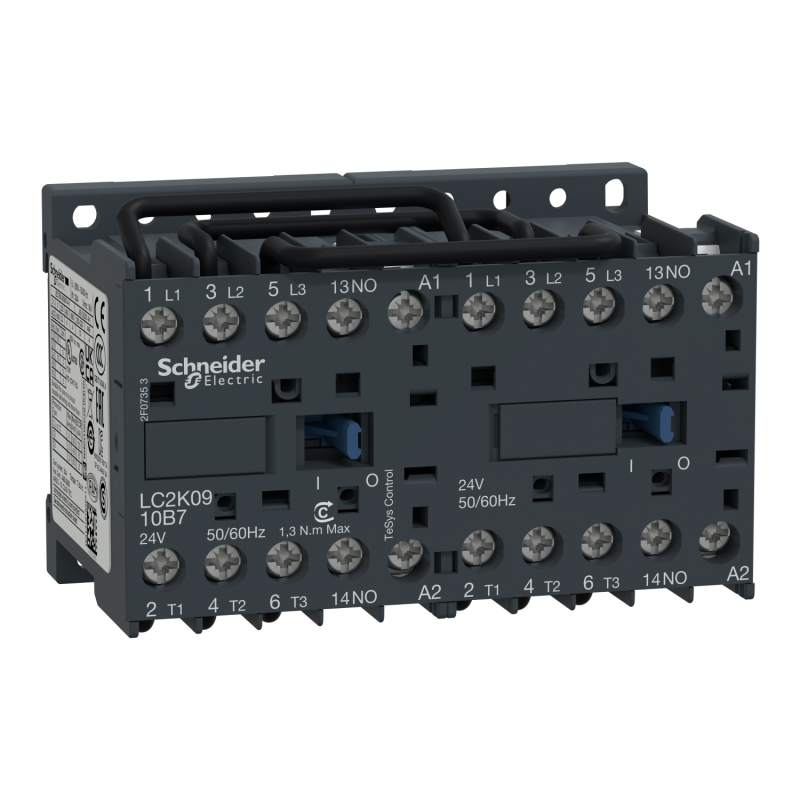

STYCZNIK NAWROTNY 9A 24V AC

Stycznik nawrotny Schneider Electric LC2K0910B7 – Bezpieczna zmiana kierunku obrotów silnika

Poszukujesz kompaktowego, bezpiecznego i fabrycznie zmontowanego układu do sterowania pracą lewo/prawo silnika elektrycznego? Stycznik nawrotny LC2K0910B7 z cenionej linii TeSys K od światowego lidera Schneider Electric to kompletne rozwiązanie gwarantujące najwyższą stabilność procesów technologicznych oraz pełne bezpieczeństwo elektryczne. Dzięki zintegrowanej blokadzie mechanicznej układ trwale uniemożliwia jednoczesne załączenie obu kierunków, chroniąc instalację przed groźnymi skutkami zwarć międzyfazowych. Model z cewką 24V AC doskonale współpracuje z systemami niskonapięciowej automatyki sterowniczej.

Najważniejsze parametry techniczne układu nawrotnego LC2K0910B7

• Typ urządzenia: Układ styczników nawrotnych (dwa styczniki zmontowane fabrycznie z blokadą mechaniczną)
• Liczba biegunów: 3P (styki główne trójbiegunowe zwierne na każdy stycznik)
• Prąd znamionowy (w kategorii AC-3 / AC-3e): 9 A (obsługa silników indukcyjnych klatkowych do 4 kW przy 380...400 V)
• Prąd znamionowy (w kategorii AC-1): 20 A (prąd termiczny dla obciążeń rezystancyjnych)
• Napięcie sterujące cewek: 24 V AC 50/60 Hz (oznaczenie cewki: B7 - bezpieczny i popularny standard w obwodach operatorskich)
• Styki pomocnicze: Zintegrowane 1NO (1 styk normalnie otwarty na każdy ze styczników składowych, idealne do podtrzymania lub sygnalizacji)
• Zabezpieczenie: Fabryczna blokada mechaniczna (interlock) chroniąca przed jednoczesnym zamknięciem obu aparatów
• Typ zacisków: Śrubowe skrzynkowe – gwarantujące pewny i odporny na drgania montaż przewodów
• Wymiary gabarytowe: Kompaktowa budowa dwustycznikowa (szerokość całkowita zestawu to zaledwie 90 mm)

Dlaczego warto wybrać fabryczny zestaw nawrotny TeSys LC2K0910B7?

Wybierając gotowy komponent LC2K0910B7, oszczędzasz czas potrzebny na samodzielne mostkowanie torów prądowych i montaż blokad mechanicznych w szafie sterowniczej. Miniaturowe gabaryty serii TeSys K pozwalają na efektywne wykorzystanie przestrzeni na szynie DIN (TH35), co jest kluczowe w mniejszych rozdzielnicach, pulpitach sterowniczych czy szafach maszynowych. Cewki na napięcie 24V AC podnoszą standardy bezpieczeństwa obsługi serwisowej i eliminują ryzyko porażenia wysokim napięciem w obwodzie przycisków sterujących. Całość zapewnia pełną modułową kompatybilność z akcesoriami Schneider Electric, takimi jak czołowe bloki dodatkowych styków pomocniczych LA1KN czy przekaźniki termiczne przeciążeniowe serii LR2K.
